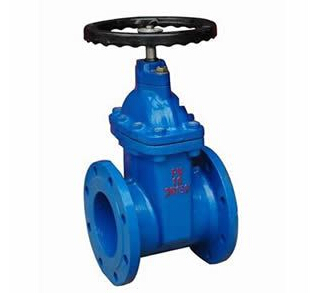

彈性座封閘閥的結構特點及使用優勢
本體采用球墨鑄鐵制成,重量比傳統閘閥重量減輕約20%-30%,安裝維修方便。
傳統的閘閥往往在通水洗管后即因外物諸如石頭、木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內,容易造成無法關閉緊密形成漏水現象,彈性座填封閘閥底部采用與水管相同的平底設計,不易造成雜物淤積,使流體暢通無阻。
閥體采用精密鑄造,精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
銅螺母采用嵌入式結構,銅螺母與彈性閘板采用嵌入式接合,使二者緊密結合成為一體,不因水流動造成震動而產生松動或損壞現象。
閥體采用粉體環氧樹脂涂裝,可紡止閥體的腐蝕及生銹并可用于污水系統。
閥桿密封采用三道“O”型環密封圈密封設計,可減少關閉時的摩擦阻力,大幅減少漏水現象及可以不停水施工更換密封圈。
由于閥體內部以無毒性環氧樹脂涂裝,閥門的內外表面均以橡膠完全披覆而不至于出現生銹或腐蝕現象,可供生飲。
閘板采用高品質的橡膠進行整體內、外包膠,一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸,且橡膠與球墨鑄閘板接著牢靠,不易脫落及彈性記憶佳。
以往傳統鑄鐵閘閥常因外物擊中,碰撞或重壓而造成斷裂等現象。由于本體改用球墨鑄鐵,此種情形已可大幅度減少。
彈性座封閘閥標準規范:
設計與制造按:GB12232
結構長度與法蘭連接尺寸按:GB12380 JISB2002
結構與實驗按:GB/T13927
彈性座封閘閥常用代號備注
RVXX表示明桿式閘閥,
RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式信號顯示器。
RVEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
RVHH表示非明桿式附手輪臥式操作裝置。
